AC 800
Werkzeugreinigungs- und Wasserrecyclinganlage
Zur Behandlung und Aufbereitung von Produktions- und Spülabwässern aus:
Dispersionsfarben · Leimverarbeitung · Lackieranlagen · Ölemulsionen · Wasserlacken · Flexodruck

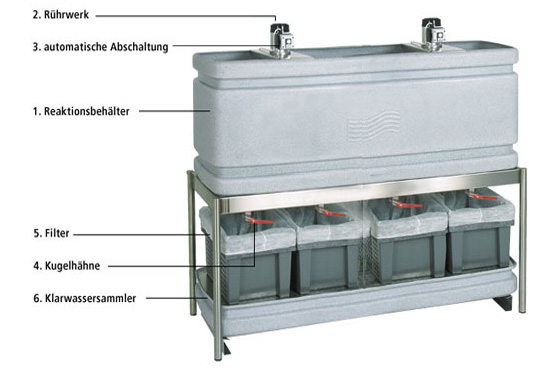

Die Funktion
Das Schmutzwasser wird im Reaktionsbehälter (1) gesammelt, bis der Behälter voll ist.
Das Befüllen kann sowohl manuell als auch über eine externe Pumpe erfolgen.
Ist der Behälter mit Schmutzwasser gefüllt, wird das Rührwerk (2) eingeschaltet und die erforderlichen Produkte (z.B. aquafloc*7) zur Wasserbehandlung manuell zugegeben.
Nach dem automatischen Abschalten (3) des Rührwerkes setzt sich der Schlamm innerhalb weniger Minuten ab. (Sedimentation)
Durch Öffnen der vier Kugelhähne (4) über den Filterboxen läuft das Wasser-Schlammgemisch in die Filter.
Der Schlamm bleibt im Filter (5) zurück, das klare Wasser läuft in den Klarwassersammler (6).
Von dort kann es wieder für weitere Reinigungszwecke verwendet oder nach Absprache mit den zuständigen Behörden eingeleitet werden.
Der gefilterte Schlamm kann nach einer bestimmten Trocknungs-zeit entsprechend den behördlichen Bestimmungen entsorgt werden.
|
| Technische Daten: |
Nutzvolumen in Liter pro Charge: 800
Schlammauslauf Kugelhähne 11/4“: 4
aquabox* Filterkörbe Nutzvolumen / Liter : 240
Zeitgesteuertes Rührwerk ca. 0,12 KW: 2
Klarwassersammler-Volumen (Standard) Liter: 180 |
Gesamthöhe in mm: 1.900
Grundfläche (Standardanlage) mm: 1700 x 700
Elektrischer Anschluss: 230 V / 50 Hz
Absicherung: 10 A / Fi-Fehlerstromschutzschalter |
